翻模硅膠

翻模硅膠是一種雙組份液體硅橡膠，主要用于制作各種類型翻模模具原料使用。翻模硅膠可用于玩具，工藝品，建材裝飾品，蠟燭，雕像，玻璃工業品，模具制作行業等領域應用。?

基本參數

硬度：15-40	硫化劑添加：2-3
外觀：半透明/乳白	密度：1.08-1.09g/cm3
線收縮率：0.3%	常規包裝：25/200kg

樣品申請

產品詳情Product Details

翻模硅膠簡介
翻模硅膠是一種雙組份液體硅橡膠，主要用于制作各種類型翻模模具原料使用。翻模硅膠可用于玩具，工藝品，建材裝飾品，蠟燭，雕像，玻璃工業品，模具制作行業等領域應用。根據采用翻模操作方式可以分為灌注和分片刷模。

翻模硅膠用途
翻模硅膠主要用于工藝禮品行業、玩具禮品行業、建筑裝潢裝飾行業、蠟燭工藝品行業、樹脂工藝品行業、佛雕工藝品行業、石膏水泥工藝品行業、人物復制、仿真動植物雕塑等多種行業的產品復制及模具制作。加成型翻模硅膠還可用于產品翻模及食品模具制作。

翻模模具硅膠應用

液體翻模硅膠特點
1.流動性好，操作簡單，產品復制效果好；
2.食品級翻模硅膠無毒無味，安全環保；
3.抗撕裂性能強，耐高低溫、耐酸堿、耐老化；
4.翻模次數多，硅膠模具使用壽命長久；
5.不粘模、易脫模、易排泡，做出來的產品不泛白；
6.縮水率低；
7.硅膠顏色/硬度/粘度/操作時間均可按需求調配。

翻模硅膠操作
1.將液體硅膠與固化劑按重量比進行配比混合攪拌均勻（加成型配比1:1，縮合型配比100:2-2.5）；
2.將混合攪拌均勻后的硅膠放入抽真空機進行抽真空排氣泡處理，這樣做的好處就是讓做出來的產品光滑無氣泡。（沒有真空機的可以延長固化時間，讓氣泡自然排出，但效果不是很理想）；
3.在已經制作好的模種及模框上噴（涂）上一層脫模劑，將模種固定在中間，把排完氣泡的液體硅膠緩慢平穩的倒入模框內，直至硅膠完全覆蓋住模種，然后靜止等其完全固化；
4.等到液體硅膠完全固化后即可進行脫模，取出硅膠模具進行邊緣處理。
注：一般硅膠模具做好建議放置24小時后在進行投入使用，可延長硅膠模具的使用壽命，增加翻模次數。

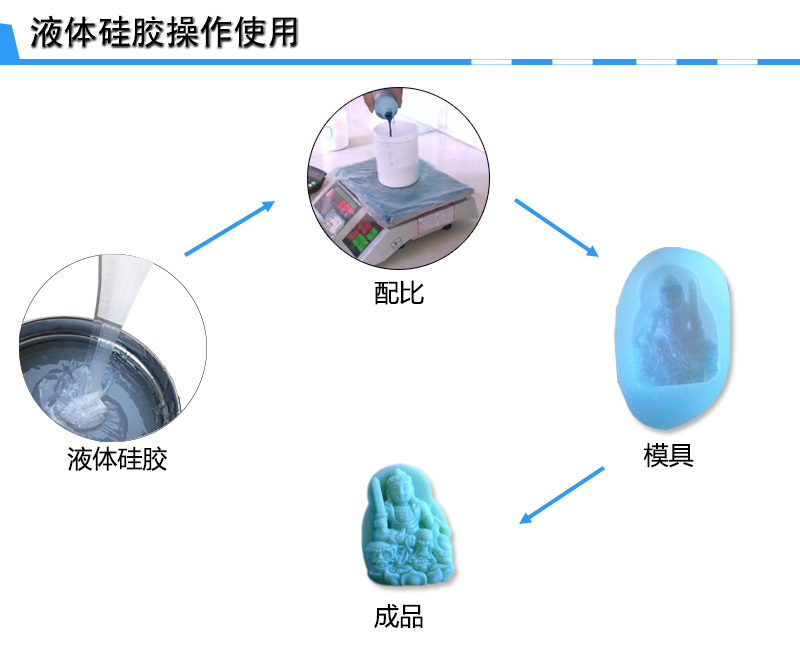

翻模模具硅膠操作

翻模硅膠操作注意
1.硅膠與固化劑的配比一定要準確，防止因比例不對而導致硅膠出現不固化；
2.配置好的硅膠要在可操作時間內盡快使用完，避免造成浪費。

液態翻模模具硅膠參數

顏色	白色/半透明
硬度（邵氏A）	15±2	20±2	25±2	30±2	33±2	40±2
硫化劑添加（%）	2-3
動力粘（mPa.s）	1.3w±0.2w	1.7w±0.2w	2.5w±0.2w	2.7w±0.2w	2.5w±0.2w	1.5w±0.2w
拉伸強度（MPa）	2.5	2.8	3.4	4.0		3.5
撕裂強（KN/m）	16±2	19±2	24±2	25±2		21±2
伸長率（%）	380	530	410	420	450	180
密度（g/cm3）	1.08				1.09
操作時間（min)	30-50		30-40			30-50
硫化時間（h）	4-5		3-4			4-5
線收縮率（%）	0.3
常規包裝（kg）	25/200
